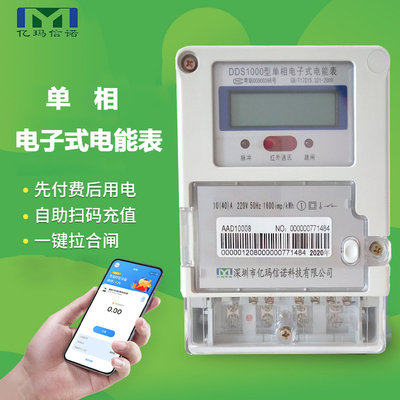

單相智能電表是電表公司所推出的新一代費控電能表。集測量、計量、 LCD 顯示、通信于一體，其可靠性高具有高穩定性、低功耗、掉電數據保存等優點。產品 符合國家標準 GB/T17215.321-2008 和企業標準 Q31/0114000129C035-2017《導軌式安裝電 能表企業標準》的要求。

單相智能電表說明書

4.1電能計量

具有組合及正、反向有功電能計量功能。

具有分時計量功能，可對正向和反向有功電能量按尖、

峰、平、谷的時段分別進行記錄并累計、存儲。

參變量測量

本儀表能測量、顯示實時電壓、電流、有功功率、功率因數。

4.2費率、時段

具有兩套可任意編程的費率和時段，每個時區24小時可設置4個費率、14個日時段，并可在設定的時間點起用另一套費率和時段。





4.3事件記錄

4.3.1記錄最近10次清零事件記錄。

4.3.2記錄最近10次編程事件記錄。

4.3.3記錄最近10次掉電事件記錄。

4.3.4記錄最近10次開表蓋事件記錄。

4.3.5記錄最近10次的購電記錄。

4.4數據存儲

4.4.1能存儲前12個抄表(結算)周期的總及費率電能數據，數據轉存分界時間為每月最后一日的24時(月初零時)或在每月1～28日內的任意時刻(出廠時初設值默認為每月1日零點)。

4.4.2在電能表電源斷電的情況下，所有與結算有關的數據保存10年，其它數據保存3年。

4.5凍結功能

4.5.1月凍結：按照設定的結算時間及間隔凍結電能量數據，可存儲最近12個月凍結的數據。

4.5.3日凍結：存儲每天零點時刻的電能量，可存儲最近31次日凍結數據。

4.6費控功能

電表按電量實時計算電費并進行扣費，當表內剩余金額不

足時，可自動斷電;電表可通過管理系統遠程或本地紅外遙控卡的方式充值;電費結算方式靈活，支持月階梯、年階梯電價或分時電價。

可設置月補助電量，電表優先使用補助電量，補助電量限

當月內使用，不能累積到下月。

支持透支功能，可在余額為零的情況下，繼續用電至透支

金額用完為止，下次購電時自動扣除透支金額。

4.7 惡性負載識別

具有惡性負載識別功能，能識別電爐、熱得快等大功率阻性負載，并自動跳閘，限制這類負載的使用;并保存最近10次惡性負載事件記錄。

4.8負載學習功能

通過采集惡性負載的特征量，進行運算后，將計算后的特性寫入電表，電表可允許此惡性負載使用。

4.9 時段控制功能

在設定的時間點跳閘(或合閘)，斷開(或投入)供電回路，并能實現自動重合閘(或跳閘)。

4.10過壓保護及功率控制功能

當電壓超過設置值或負載功率超過設定值，能自動拉閘，延時一定時間(可設置)后可自動合閘。

4.11保電功能

當電能表處于保電狀態時，電能表不執行時段控、溫控、費控所引起的拉閘操作直至解除保電。支持命令保電，時間段保電，夜間保電，網絡故障保電。

4.12滅弧功能

采用開關電源動態過零動作裝置，消除繼電器帶負荷拉合閘時產生的拉弧對繼電器的損害，大大提高產品使用壽命，且此項技術已獲得國家專利。

4.13時鐘

采用具有溫度補償功能的內置硬件時鐘電路，具有日歷、計時、閏年自動轉換功能;內部時鐘端子輸出頻率為1Hz。在-25℃～+60℃溫度范圍內，時鐘準確度≤±1s/d;在參比溫度(23℃)時，時鐘準確度≤±0.5s/d。

4.14脈沖輸出

電能表具有與計量電能成正比的LED脈沖指示和脈沖信號輸出功能，脈沖信號的輸出特性符合GB/T17215.211—2006的要求。

4.15顯示

4.15.1采用LCD液晶顯示器來顯示電能表數據:

1)電量顯示格式為：整數6位+小數2位,電表帶電時按鍵LCD跳轉到下一屏，同時啟動背光，無操作30s后自動關閉背光。

2)電能表使用高亮、長壽命LED作為指示燈。

①脈沖指示燈：紅色，有電能輸出時閃爍。

②拉閘指示燈：黃色，當繼電器拉閘時，指示燈亮。

4.15.2電能表顯示電能量、電壓、電流、功率、時間等各類數值;顯示的數值單位采用國家法定計量單位，如：kW、kWh、V、A等，具體顯示項目見附錄一;

4.15.3顯示符號包括功率方向、編程狀態、電池欠壓等標志;

4.15.4顯示代碼包括顯示內容編碼和出錯代碼;顯示代碼參見附錄1-2;

4.15.5具有停電后喚醒顯示的功能。電表掉電后LCD自動關閉，按鍵可喚醒LCD，喚醒后按鍵可跳轉到下一屏;喚醒后無按鍵動作，30s后關閉LCD。

4.16安全保護

電能表具備編程密碼防護措施，以防止非授權人進行編程操作。電能表僅在允許編程狀態才能進行編程操作，讀表操作不受編程開關的控制。

4.16.1 編程開關

1)本表為軟件編程開關，且只有在打開編程允許后方可進行設置操作。

2)在可編程狀態下，若240分鐘內沒有任何操作，電能表將自動關閉編程狀態。

4.16.2 編程密碼

電能表需先通過編程密碼驗證才能執行編程或其他特殊操作。

1)密碼采用兩級管理，每一級密碼由6位阿拉伯?dāng)?shù)字組成;密碼權限等級不同，可執行的操作不同。

2)具有高等級密碼權限的人員，可修改低等級密碼，并執行低等級密碼的所有操作。

4.17通訊

電表具有RS485、紅外、GPRS、NBIoT四種通信功能。通信信道物理層獨立，任意一條通信信道的損壞都不會影響其他信道正常工作;通信協議遵循DL/T645-2007、DL/T645-1997。RS485接口通信速率可設置，標準速率為1200bps、2400bps、4800bps、9600bps，缺省值為2400bps。

紅外通信的通信速率為1200bps。

單相智能電表安裝方法使用說明

對于通過接線盒連接儀表的安裝和卸除，應通過接線盒確保在電網隔離情況下進行，且由取得相關安全資質的人員操作;對于未經接線盒連接儀表的安裝和卸除，應由取得相關安全資質的人員操作， 同時防止觸電和相間短路。

單相智能電在實驗室去除端蓋或上蓋后，如果上電，其端子或?qū)w帶有危險電壓，因此，不允許用戶進行 去除上蓋的帶電操作;如用戶需在去除端蓋后帶電操作，需提供保護的屏障或措施，且由技術熟練 的、具有安全資質的人員操作。

單相智能電安裝過程中應使用滿足相關電氣規格要求的電纜類型、截面積尺寸以及接頭要求。

單相智能電的以下電路為帶危險電壓電路，現場運行中需根據相關安全規范進行防護：

(1)直接連接儀表的電壓回路;

(2)零線電路;

(3)直接連接儀表的電流回路;

(4)中繼/控制開關以及報警輸出的電壓回路。
