單相智能電能表內部結構主要是由電源模塊、USB轉串口、485通信模塊、輸入模塊、顯示模塊(LCD)、鋰電池充電管理模塊、電壓電流檢測、MCU(微處理器)、下載模塊組成。那么他的工作原理是怎么樣的了?基本功能又是怎么樣的了?今天就由小編來給大家介紹一下哈。

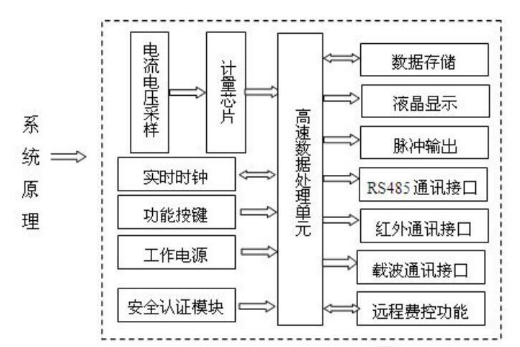

單相智能電表工作原理圖解
單相智能電表由計量芯片、高速數據處理器、實時時鐘、數據接口等設備組成。在高速數據處理器的控制下，通過計量芯片準確獲得電網運行各實時參數，并依據相應費率等要求對數據進行處理，其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換。
單相智能電表采樣方式主要分為互感器采樣和直接采樣，當電流遠遠大于電表額定電流的時候，我們就要采取互感器采樣，要是電流量沒有超過電表的額定電流，就可以采用直接采樣
單相電表基本功能解讀
主要功能概況：管理功能、在線查詢、防竊電功能、手機支付、報表功能、在線保修、統計分析、遠程控制、通知公告等，按設計時間間隔、采集設備自動采集表計數據并存儲在本地，同時，主站按需求定時收集，當采集出現失敗是，各環節都會自動執行補采，保證數據完整性。單相智能電表利用遠程抄表解決了人工抄表效率低，及人工抄表無法抄讀出電表內部小時段分項數據的問題。
(1)費率功能：根據不同時間段的用電負荷，制定不同的電價。利用電價手段調節用電負荷，引導用戶錯峰用電。
(2)階梯功能。在階梯電量范圍內的電價不變，超過階梯電量的電價將有一定程度的增加。保證電力用戶基本用電電價不變的情況下
增加對于奢侈用電的收費，以達到節能減排的效果。
(3) 費率階梯混合計費功能。以上兩種方式的組合，既引導用戶錯峰用電，又促進用戶自覺節能減排。
4、智能電能表通過豐富的顯示功能，可以讓用戶實時觀測到自己家中的用電情況，包括電壓、電流、功率因數、功率、剩余金額等參數。
5、單相智能電表工程上用的交互功能
用電信息采集系統主站通過采集表計的剩余金額，在用戶剩余金額低于報警金額時，向用戶發出報警短信告知用戶;在用戶電費已經用完時將定期向用戶發送催費通知。
