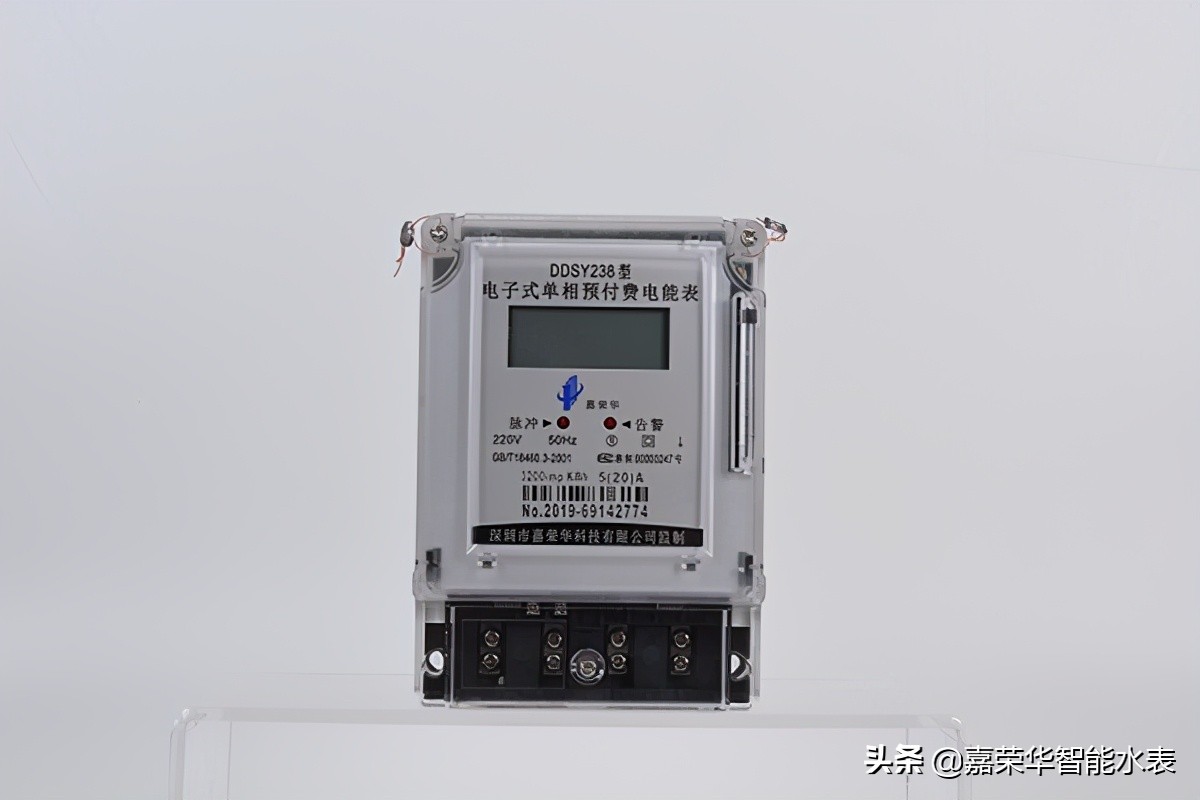

單相電表是用來測定普通民用家庭電路中各種家用電器供電的設備，單相電表具有能耗低、可靠性高等特點，是改革用電體制，實現電能商品化的理想產品。

單相電表由電流線圈，電壓線圈，計量表盤，計數器等組成。鋁板上的電壓和電流線圈產生的渦流與交變磁通相互作用產生電磁力，從而使鋁板同時旋轉并引入制動扭矩，鋁板的旋轉速度與負載功率成正比，電能通過轉盤通過軸向齒輪傳動裝置的轉速來測量。

單相電表共有5個連接端子，其中兩個通過連接件在電表內部短路。因此，單相電表只有四個外部端子，即端子1、2、3和4。如果負載的功率在電度表的允許范圍內，即電流通過電度表的電流線圈不會(huì )導致線圈燒壞，則可以使用直接連接方法。

直接連接方法：?jiǎn)蜗嚯姳碛兴膫€(gè)接線端，從左到右依次編號1、2、3、4。無論采用哪種連接方法，都必須將相線(火線)連接到儀表的電流線圈的端子上。由于某些儀表的特殊接線，具體的接線方法需要參考端子蓋上的接線圖。

對于家庭使用的電表，首先是要合理選擇：根據任務選擇單相或三相電度表;額定電壓、電流的選擇，必須使負載電壓、電流等于或小于其額定值。其次，根據手冊和接線圖的要求，將進出線依次連接到電度表的出口端。接線時要注意電源的相序關系，尤其是無功電度表的相序;完成后，必須對其進行反復檢查和檢查，然后才能關閉和使用它。
