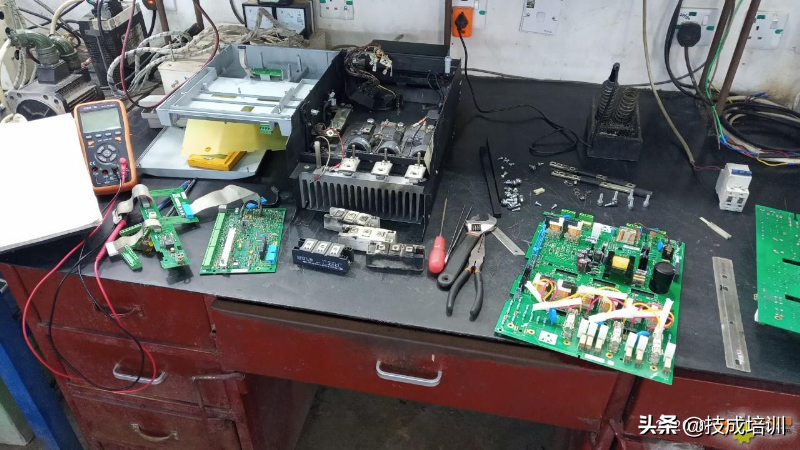

變頻器驅動輸出板是變頻器容易產生故障的地方，所以今天想和大家聊一聊變頻器的輸出板維修。

變頻器驅驅動輸出板維修，首先要觀察PCB板上的元件有沒有燒壞的地方，有的話先替換掉，再分析一下這個燒壞的地方是什么原因引起的，并解決這個故障。

然后測量IGBT模塊，確認模塊在不通電的情況下有沒有短路故障，三相輸入和輸出對整流橋輸出的0V和+電壓(二極管檔測壓降)是不是壓降基本相等，如果壓降相差過大，要檢查對應電路。

做完上述操作，接下來變頻器不帶負載，用隔離電源串一只60W的燈泡接通電源，檢查工作狀態：

沒有帶負載的情況下，接通電源時燈泡閃亮一下就應該熄滅，如果常亮，說明電路還有元件損壞，應該先排除這個故障;

如若燈泡不閃亮，說明電路不通，應該檢查啟動電阻是不是燒壞了，開關電源可能沒有工作。

如果啟動電阻和開關電源檢測正常，那么我們需要做的就是測量濾波電容上的直流電壓是不是正常的。

如若電壓過低，就要檢查濾波電容，測試一組開關電源輸出電壓，確信開關電源工作正常，否則要維修開關電源。

這些都正常就可以在變頻器工作狀態下進行測試，將變頻器頻率從0調到最大值50Hz，測量三相輸出空載電壓是不是能從0V勻速升至最大值(輸出200V級的輸出電壓最大要到交流200V 50Hz,輸出380V級的應該到380 50Hz)。

如果過低應該檢查濾波電容，并且三相在同一時間點是不是電壓相等(三相平衡);

如果不平衡，要檢查對應那一路的上管和下管的光耦及其供電和驅動電路。

確信檢查完這些步驟，最后加負載試機工作幾分鐘，確認三相輸出電流平衡，輸出電壓是不是相等(相差1V以內)沒有報警代碼出現，這樣維修才算徹底完成。
