變頻器主要功能是用于電機的調速，改變電機工作電源的頻率來改變電機轉速。

以一個4級電機為例，在工頻電壓為50HZ的情況下，電機同步轉速為50×60/2=1500轉，去掉轉差率，電機轉子轉速約為1450。

1450÷50=29轉，變頻器每調節1HZ電機轉速增加29轉。

變頻器最大功能是用于電機的調速，但往往會忽略的變頻器的保護功能，在電機保護電器中，沒有任何電器的保護強度高于變頻器，變頻有過載、短路、欠壓、過壓保護。

變頻器接線

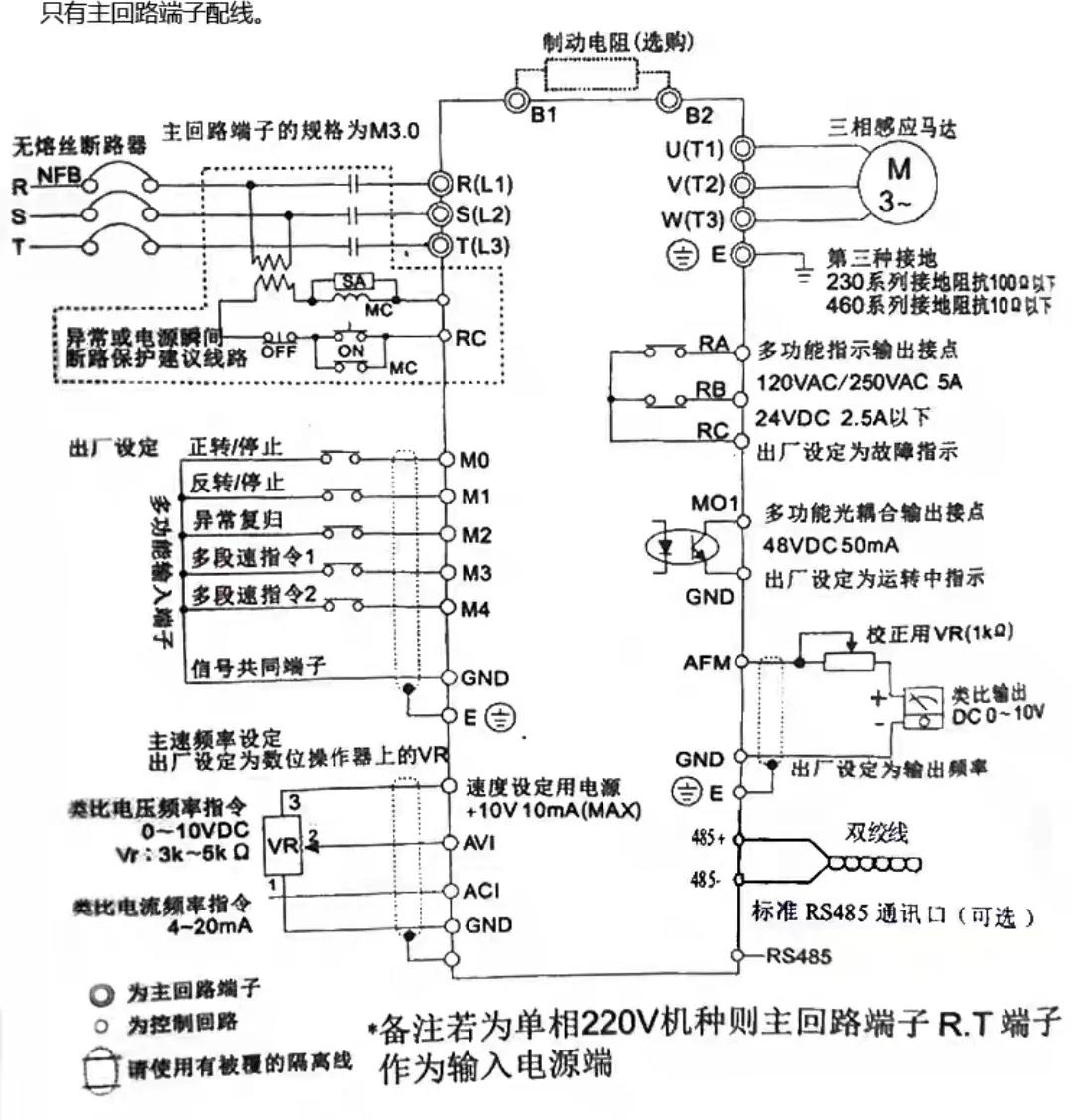

臺達VDF-M變頻器接線圖

變頻器出廠后，一般設置默認為外部啟動、外部控制。

1.變頻器電源，R、S、T為輸入三相380V電壓。根據變頻器輸入電壓的多少接相應的電源，變頻器常用輸入電壓有單相220V，三相380V。輸入單相220V，輸出三相220V電壓。輸入三相380V電源，輸出三相380V電壓。

2.輸出電源U、V、W接電機，根據電機的輸出電壓，考慮電機線圈繞組方式，是否與變頻器輸出電壓相符合。

3.B1、B2為制動電阻接線，停止時，可以快速停下，對于制動沒有要求的設備可以選擇不接，自由停車。

4.M0、M1為正反轉控制信號，當M0與GND短接時，電機正轉，M1與GND短接，電機反轉?？梢愿鶕?jù)設備需求選擇電機正轉還是反轉信號。M0、M1與GND短接可以選用繼電器啟、保、停的控制電路。

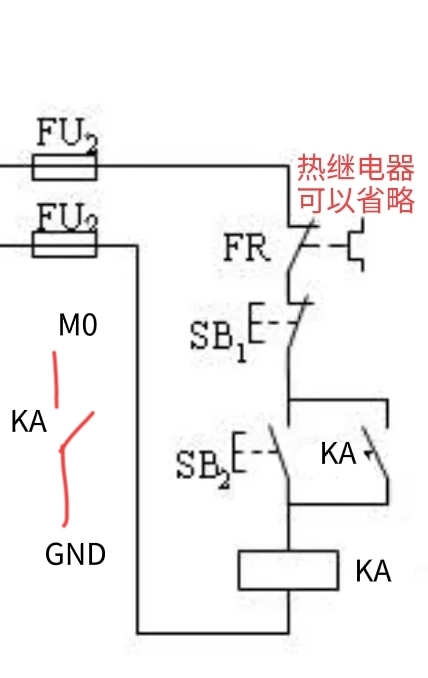

繼電器啟、保、停

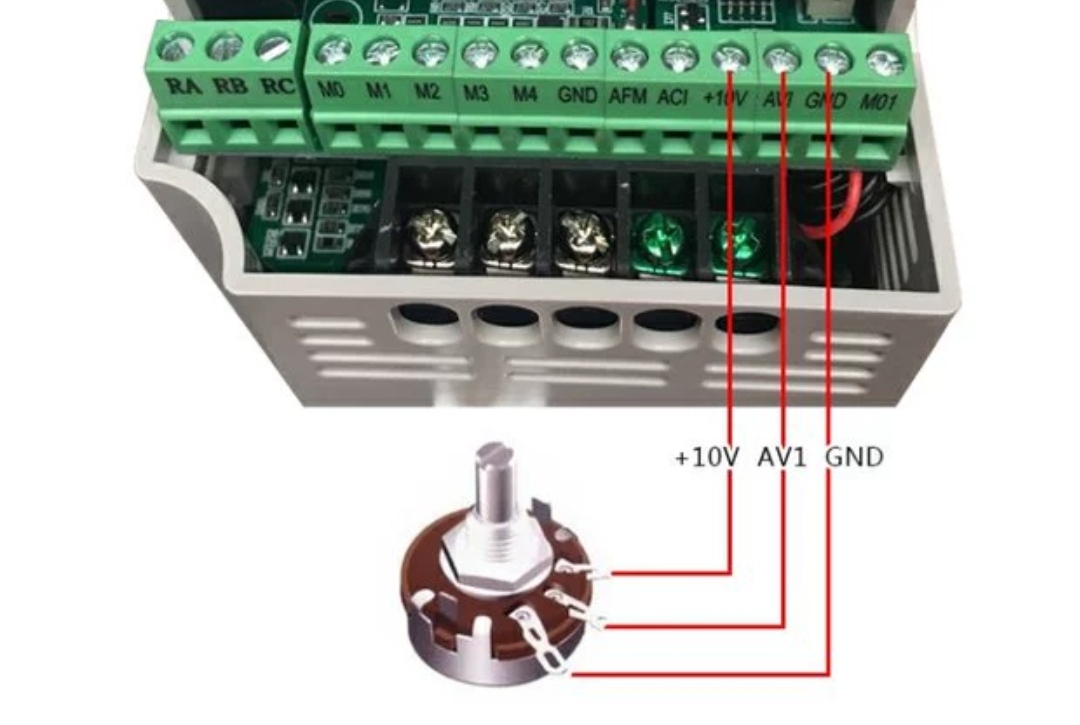

5.電位器接+10、AV1、GND端子，用以調節電機電源頻率。

電位器接發

當變頻器主電路接好后，接一個正轉或反轉信號。再接入電位器。變頻器就可以正常運行，可以滿足大部分設備需求。

6.M2與GND短接為異常復位，可以選用繼電器啟保停電路控制，也可以選擇不接，當發生故障的，關閉變頻器電源開關解除故障。

7.M3、M4與GND短接為多段速，多段速使用時，需要在設置里面，設置需要的頻率。多段速使用時，不需要電位器調速，但需要正轉或反轉信號。M3、M4與同時短接GND時，為M3、M4設置頻率相加。

8.RA、RB、RC為故障輸出信號觸點，RC為公共端，RC、RA為常開觸點，RC、RB為常閉觸點。當發生故障時觸點動作，可以接一些故障指示燈。

9.485+、485-為通訊信號線，可以與PLC進行通訊，由觸摸屏給發出信號給變頻器進行調速。

當變頻器反轉時，更改成正轉時，可以調節正、反轉信號，或更換電機線相序，更改電源相序是無法更改電機正反轉的。
