黄色一级毛片免费看_打開西門子STEP7-Micro/WIN通信配置的5種方法

西門子STEP7-Micro/WIN是西門子公司S7系列PLC的編程軟件，是學習PLC的基礎工具，搭建個人計算機與PLC之間的通訊是PLC組態的第一步，十分重要。西門子STEP7-Micro/WIN編程軟件提供5種打開通信配置的方法。

方法1

01

正確安裝的西門子S7系列PLC，上電自檢。編程用的計算機與PLC之間的硬件連接很簡單，將PC/PPI電纜的PPI端連接到PLC的RS-485通信口，將PC/PPI電纜的PC端接到計算機的RS-232通信口(一般是COM1)。如果是手提電腦，需購買USB/PPI接口的電纜。

02

雙擊運行西門子STEP7-Micro/WIN編程軟件。

03

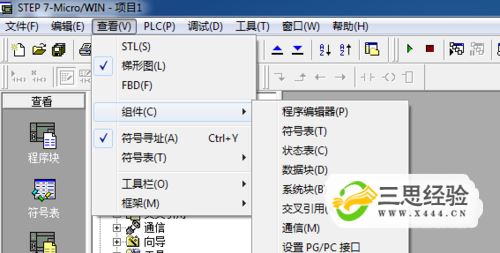

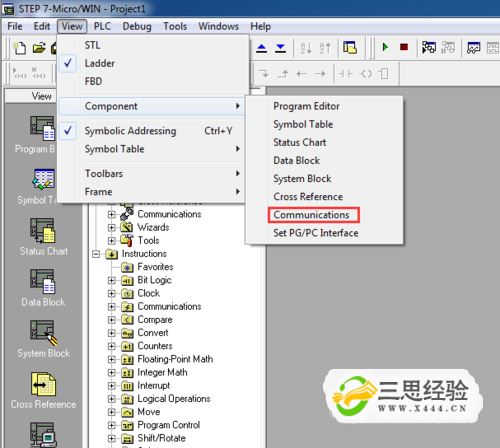

在“視圖(View)”【又譯“查看”】菜單中，單擊選擇“組件(Component)”>“通信(Communications)”。

04

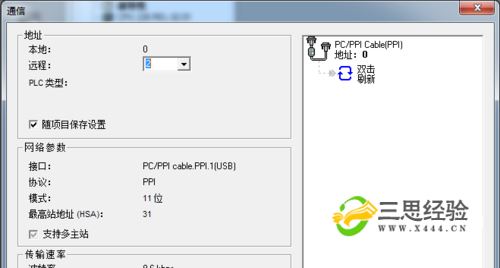

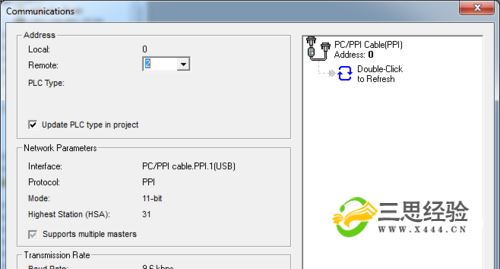

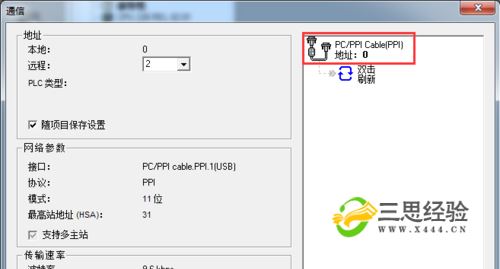

跳出“通信(Communications)”的屬性面板。

05

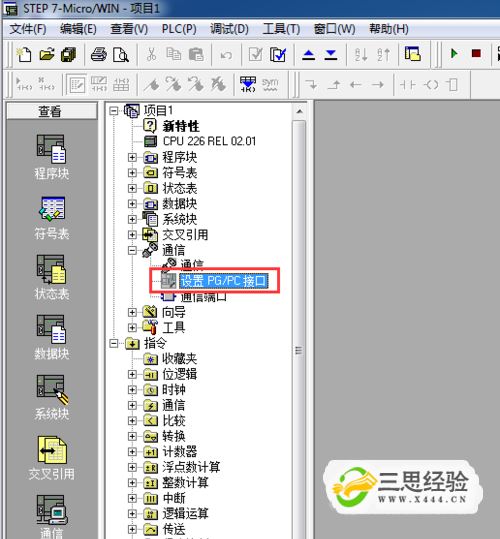

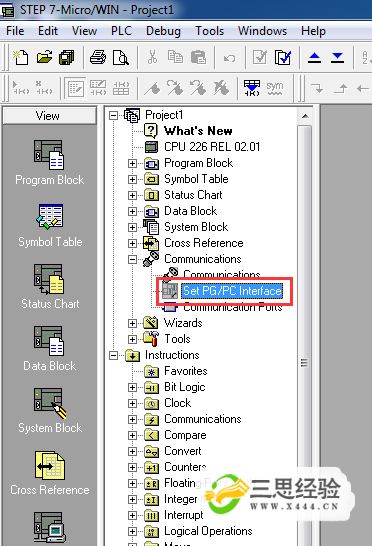

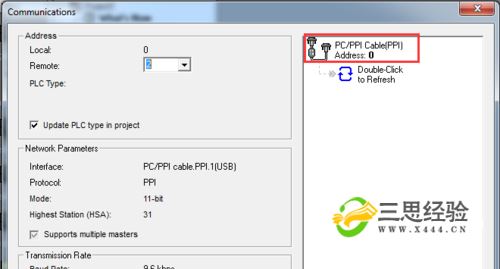

在屬性面板單擊左下角的“設置PG/PC接口(Set PG/PC interface)”，或單擊右上角的“PC/PPI Cable (PPI)地址”。

06

進入接口編輯面板后，單擊“屬性(Properties)”。

07

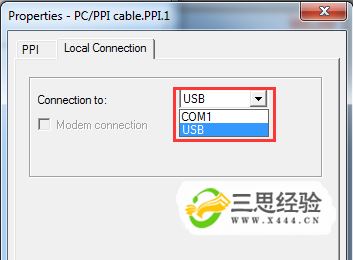

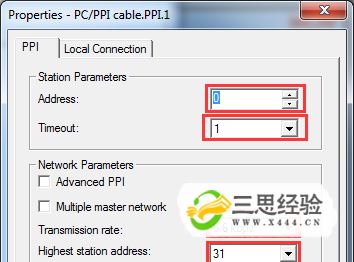

彈出“屬性(Properties-PC/PPI cable.PPI.1)”面板，先選擇PC的連接方式(USB/COM1);之后根據PLC的參數來選擇PPI的相關參數，如紅框所示。

方法2

01

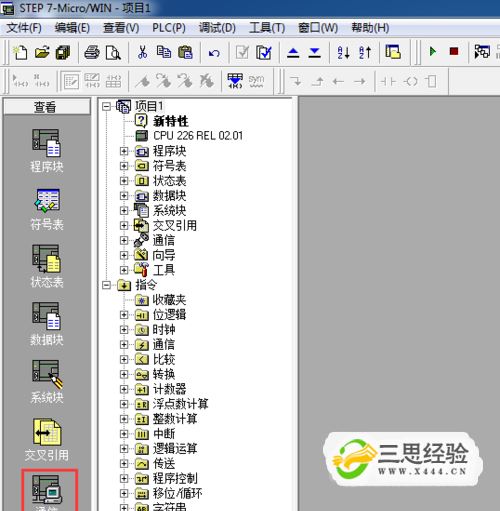

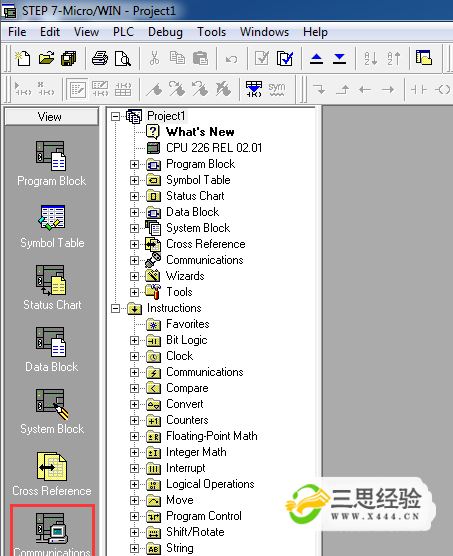

在運行西門子STEP7-Micro/WIN編程軟件后，單擊左側“視圖(View)”【又譯“查看”】菜單中的“通信(Communications)”按鈕，進入“通信(Communications)”的屬性面板。后面的步驟與“方法1”一致。

方法3

01

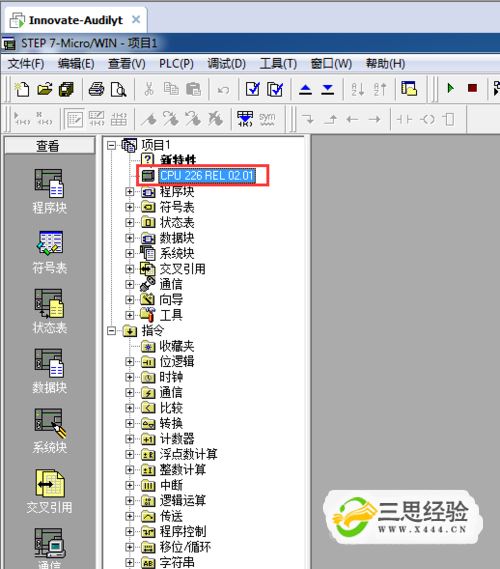

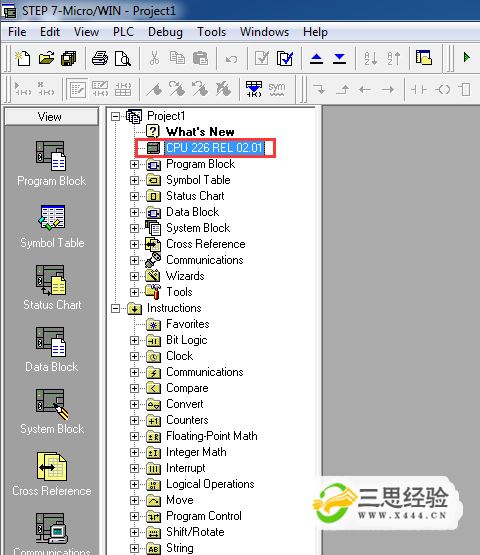

在運行西門子STEP7-Micro/WIN編程軟件后，雙擊“項目(Programmas)”中的展開項CPU。

02

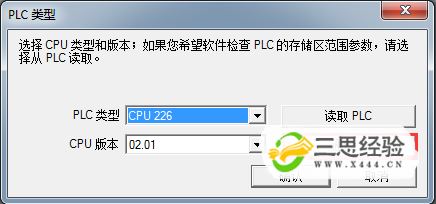

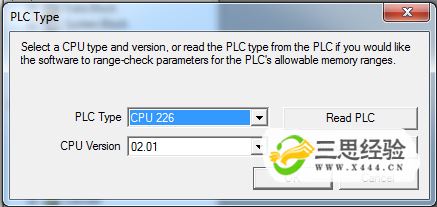

進入“PLC類型(PLC Type)”面板，進而單擊“通信(Communications)”按鈕，進入“通信(Communications)”的屬性面板。后面的步驟與“方法1”一致。

方法4

01

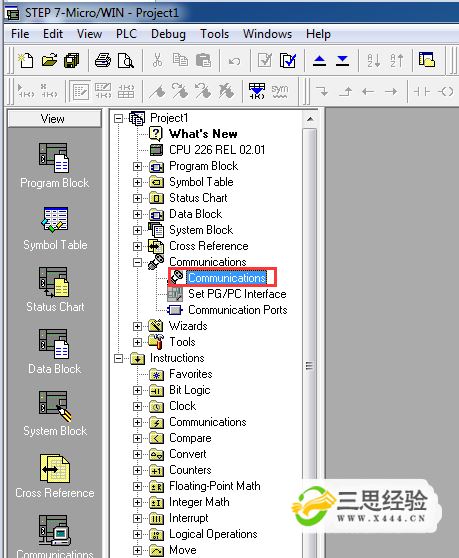

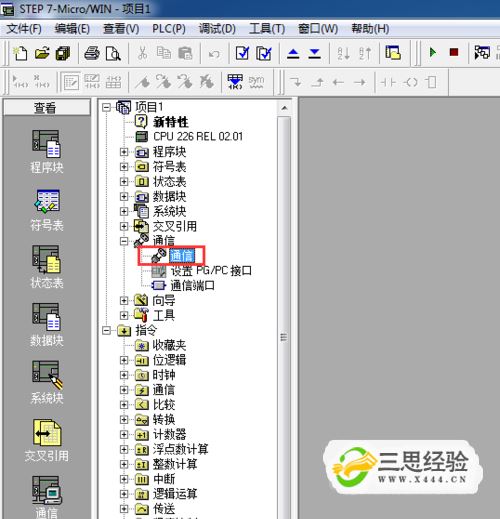

在運行西門子STEP7-Micro/WIN編程軟件后，雙擊“項目(Programmas)”中的展開項“通信(Communications)”下面的“通信(Communications)”。進入“通信(Communications)”的屬性面板。后面的步驟與“方法1”一致。
