    電表控制水表方案你們聽過嗎?這篇文章顛覆了你們的認知,趕緊收藏吧!

    現階段,水電表經過多年的發展均已實現自動化采集,形成了自動化采集的智能電表和水表管理系統。但是,目前的智能電表和水表管理系統一般采用獨立的現場網絡(luò )(有線RS485、M-BUS或無線LoRa)與網關連接,再通過以太網或無線公網遠傳數據,這種布線方式,不僅浪費資源,而且也不能實現數據的交互,還給維護工作帶來了極大的不便。



    電表控制水表方案



    在下文中給出了關于本實用新型實施例的簡要概述,以便提供關于本實用新型的某些方面的基本理解。(這篇文章顛覆了你們的認知,趕緊收藏吧!)以下概述并不是關于本實用新型的窮舉性概述。它并不是意圖確定本實用新型的關鍵或重要部分,也不是意圖限定本實用新型的范圍。其目的僅僅是以簡化的形式給出某些概念,以此作為稍后論述的更詳細描述的前序。

    根據本申請的一個方面,提供一種水電表一體化控制裝置,其包括電表、水表和智能數據網關,電表和水表通過有線或者無線的方式與智能數據網關電性連接;所述智能數據網關包括電能表MCU芯片、電源模塊、第一RS485 通訊電路、第二RS485通訊電路、第一繼電器、第二繼電器、采樣模塊、無線傳輸接口、紅外收發電路以及顯示模塊,所述無線傳輸接口是NB接口或者 LORA模塊接口,電源模塊、第一RS485通訊電路、第二RS485通訊電路、第一繼電器、第二繼電器、采樣模塊、無線傳輸接口、紅外收發電路以及顯示模塊均與電能表MCU芯片電性連接,且采樣模塊、第一繼電器和第二繼電器均與無線傳輸接口建立通訊連接。

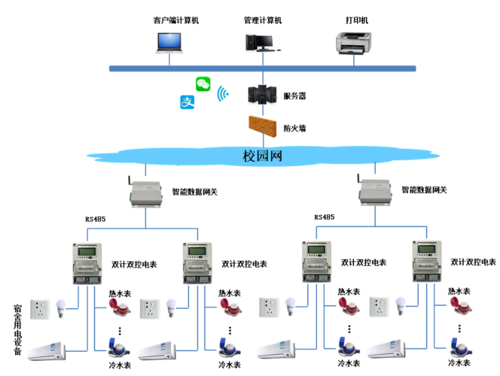

    電表控制水表方案拓撲圖



    現有技術中,水電表的采集是分開為兩個系統的,也就是說電表需要一個智能采集系統,水表也需要一個智能采集系統,本申請將電表的智能采集系統和水表的智能采集系統集成到一個智能數據網關上,并對該智能數據網關整體電路進行設計,從而實現將水電表系統有機融合為一體。

    盡管上面已經通過對本實用新型的具體實施例的描述對本實用新型進行了披露,但是,應該理解,上述的所有實施例和示例均是示例性的,而非限制性的。本領域的技術人員可在所附權利要求的精神和范圍內設計對本實用新型的各種修改、改進或者等同物。這些修改、改進或者等同物也應當被認為包括在本實用新型的保護范圍內。

    綜上,本申請通過將用戶的水表通過現場總線與電表相接,水表附屬于電表,系統通過一個總的智能數據網關來控制水表、電表及傳輸數據,這樣水表可以充分利用電表的軟硬件和網絡(luò )資源,使得系統的性?xún)r(jià)比最高。
