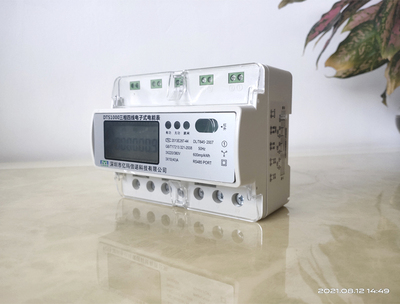

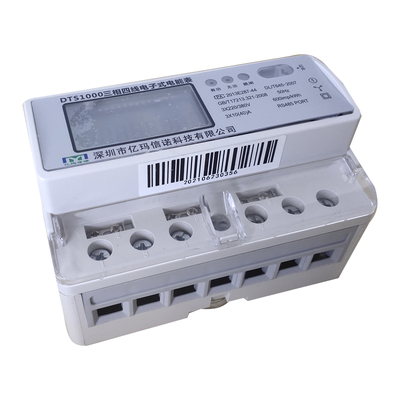

導軌式電能表說明書

導軌式電能表是目前終端電能計量表的安裝普遍采用傳統壁掛式的安裝方式，存在體積大，安裝不方便的缺點。而導軌式安裝電表采用模數化設計，具有體積小，易安裝，易組網等優點，易于實現終端照明電能計量，便于照明系統加裝電度表的改造。

應用領域：

導軌式安裝電能表由于其微型化的結構，可方便其與微型斷路器一起使用，安裝于終端照明箱內。為低壓照明終端的電能計量提供了有效的解決方案?？蓮V泛應用于樓宇、商場、會展中心、學校、機場、港口及工廠等。

運輸與儲藏

電表的運輸和拆封不應受到劇烈的沖擊，并根據GB/T13384《機電產品包裝通用技術條件》的規定運輸和儲存。

保存電表應在原包裝內，保存的地方環境溫度為-20℃～+45℃，相對濕度不超過85%，空氣中應無腐蝕性氣體。電表應存放在倉庫里，疊放的高度不應超過5層，拆箱后單只包裝的電表疊放高度不超過10只。

保證期限

電能表自售出之日起18個月內，在用戶遵守本說明書要求并在制造公司原廠封貼完好的條件下，若發現電能表不符合技術條件規定的要求時，制造公司給予免費維修或更換;超過保證期限的給予長期的有償技術支持和維護。

問：導軌式電能表如何讀數了?

答：讀取導軌電能表上的數字乘以3。

具體流程如下：

(1)一般的直進式的導軌電能表和三相導軌電能表可直接讀取數字，減去上次的讀數就為這一階段的電量。

(2)三相導軌電能表通過電流互感器連接方式連接的，導軌電能表的接線有10根接線，要觀察連接的電流互感器的電流比。

(3)識別數字。家用導軌電能表在出廠前都要進行檢驗，要走一定的數字。小數點后是紅字低于1度，小數點后一位是1就是0.1度、是2就是0.2度，小數點前是黑字為1度以上，1就是1度，2就是2度。

注意事項：如果有功率倍數的導軌電能表，則小數點前面的數字就要乘上倍率數。如果倍率數較大，則小數點后面的數也要乘上倍率數。比如：導軌電能表讀數是00236.8，而導軌電能表的倍率數是40，讀數乘上倍率數才是實際的用電量。如果小數點后面的0.8不乘倍率數則少讀32度。

導軌式電能表安裝要求：

導軌式電能表在安裝時，安裝部位應維持豎直，并按接線方法連接。打開電能表端鈕盒蓋，隨后按接線方法聯接各端鈕布線，接入開關電源。
