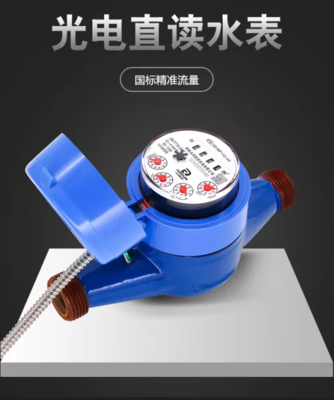

光電直讀水表把光電編碼器集成到了水表中，光電編碼器非常常見，我們用的鼠標滾輪就是典型的光電編碼器。
光電直讀水表采樣傳統濕式水表結構，利用光電直讀技術讀取字輪數據，將讀數誤差降低至零自動抄表系統中機電轉換零誤差的電子遠傳水表，具有計量精度高、始動流量小、抄表方便、外型美觀、安全衛生、壽命長等特點。
光電直讀水表字輪與普通字輪不同，在字輪中間制作了3個一定角度的透光孔，光線通過過光孔可以從字輪的一側透射到字輪的另一側。在個十百千位各個字輪的兩側，分別安裝1組光電管，每組光電管由5個發光管和5個接收管組成。
發光管及接收管的位置安裝好是固定的，當字輪轉動時，字輪過光孔的角度產生變化，相應發光管發出的光線透過輪照射到字輪另一側的數量和位置隨著發生變化。即在字輪處于0-9各個讀數上，光線透過字輪的照射到的字輪另側的數量及位置都不同，依據這個原理進行編碼，再經譯碼讀出水表的數據。
但是水表上的光電編碼器采用光、機、電一體化技術及絕對式光電編碼器原理。光電編碼器應用于水表上，立即就給水表帶來了非常多改變。水表一下子就可以把字輪數字轉變?yōu)榱丝梢詡鬏數亩M制數字。
光電直讀水表將每一個字輪作為一個碼盤測量出字輪的絕對角度位置;光電編碼器主要由光柵盤和光電檢測裝置構成，旋轉軸的旋轉帶動光柵盤的旋轉，再經光電檢測裝置判斷編碼器的值，從而獲得對應的字輪數字。
