大家好，前幾期發了很多智能電表的組成和抄表原理，今天單獨介紹一下供電局用來抄表的集中器，廢話不多說!
集中器外觀
集中器是供電局用來和電表聯系的必不可少的重要設備，有的可能沒見過

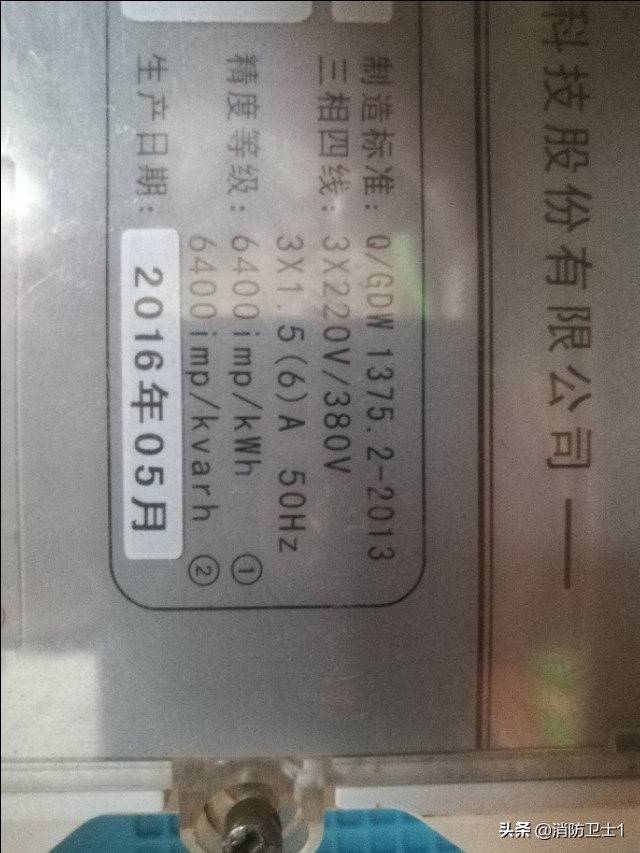

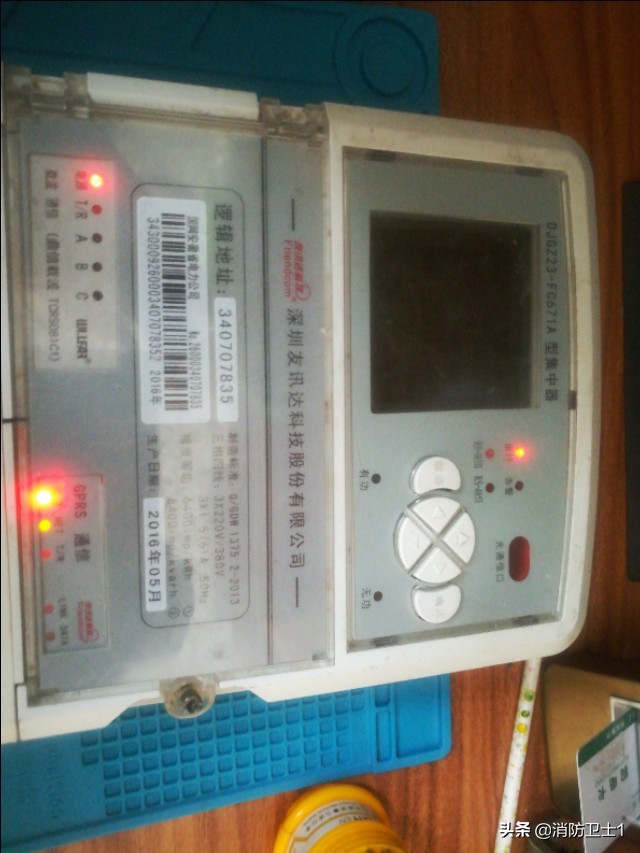

這個是就是集中器，通常裝在變壓器的控制柜里，不是供電局的人很少看到，跟電表通迅距離差不多400多米，可以抄1000多塊表(現實中用不到那么多)，給大家看一下集中器的銘牌

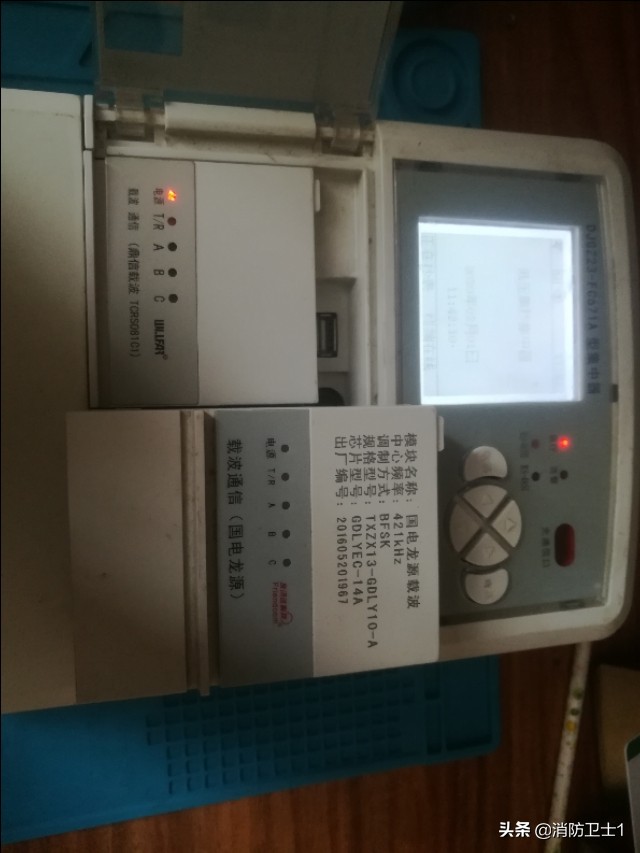

集中器內部結構

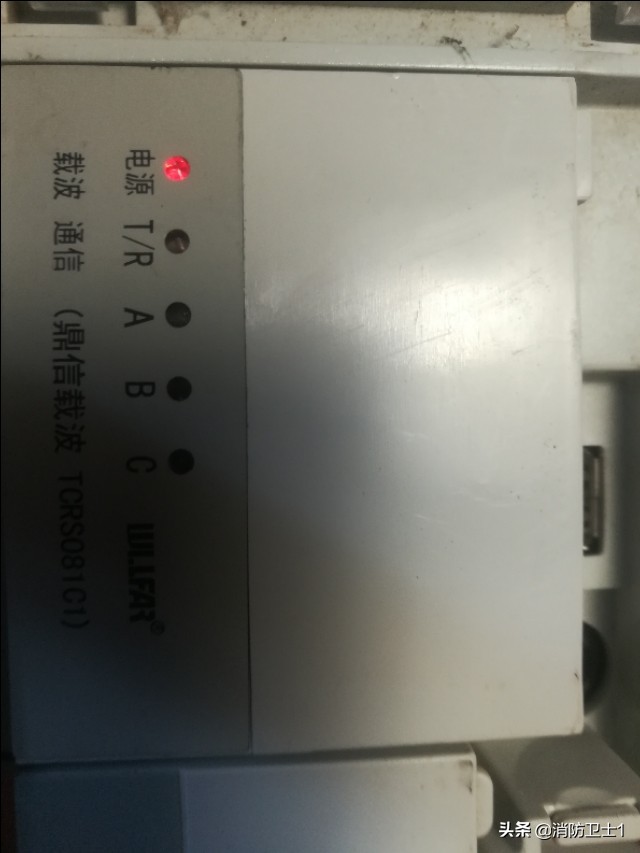

這是采集電表信息用的路由器，路由器跟任何品牌的集中器都是通用的，之前發過一篇拆解文章，沒看過的朋友可以在我首頁找一下。

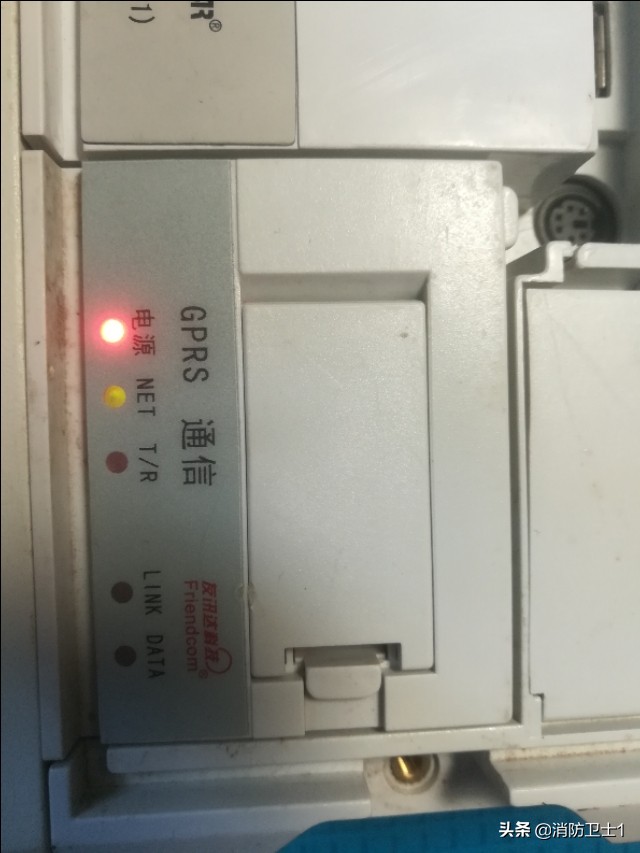

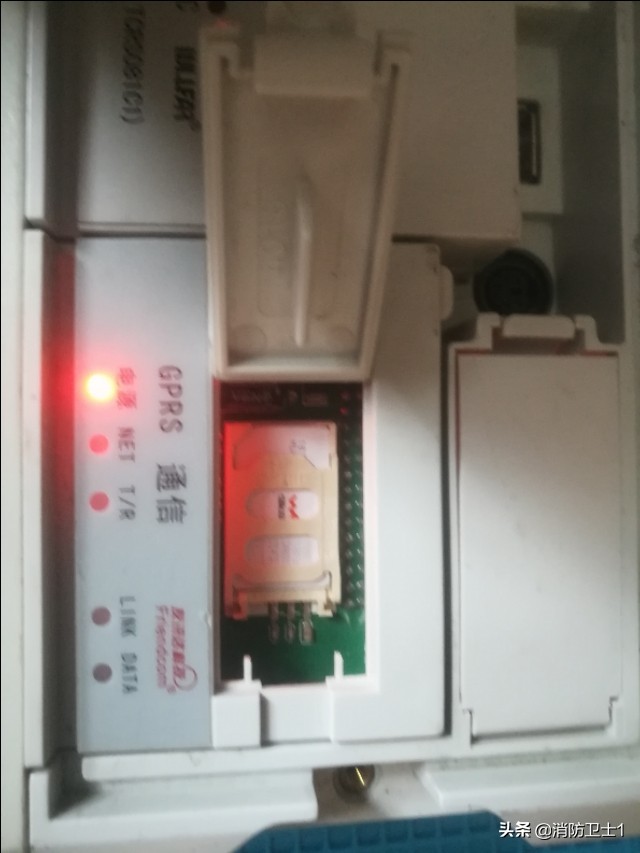

這是GPS通訊模塊與供電局主站通訊的重要模塊，里面必須要插一張電話卡才可以遠程通訊
電話卡不能欠費，否則無法與主站系統通訊。

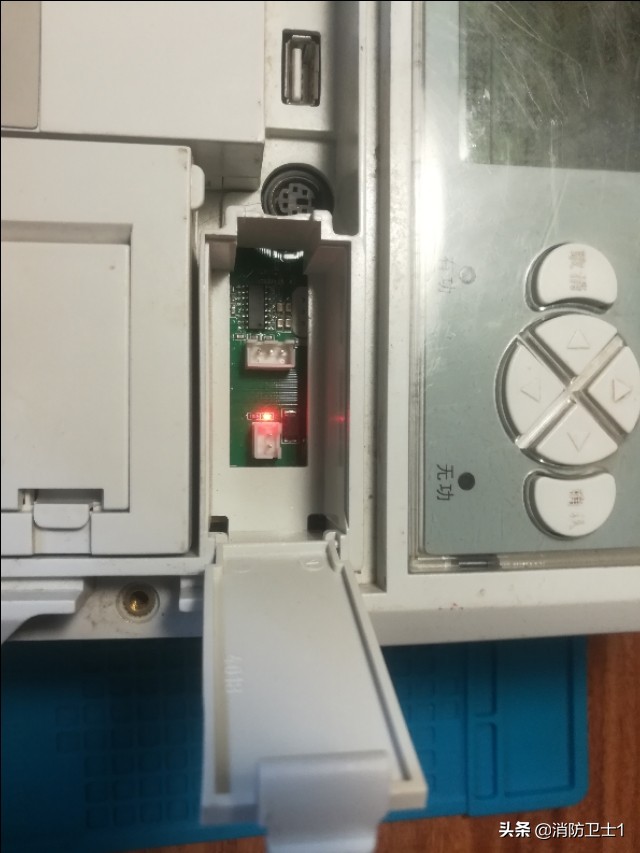

集中器內部也有電池倉，保證集中器時間正常
手里暫時沒有電池，但是也不影響正常使用，如果是實際安裝都會(huì )有電池的。

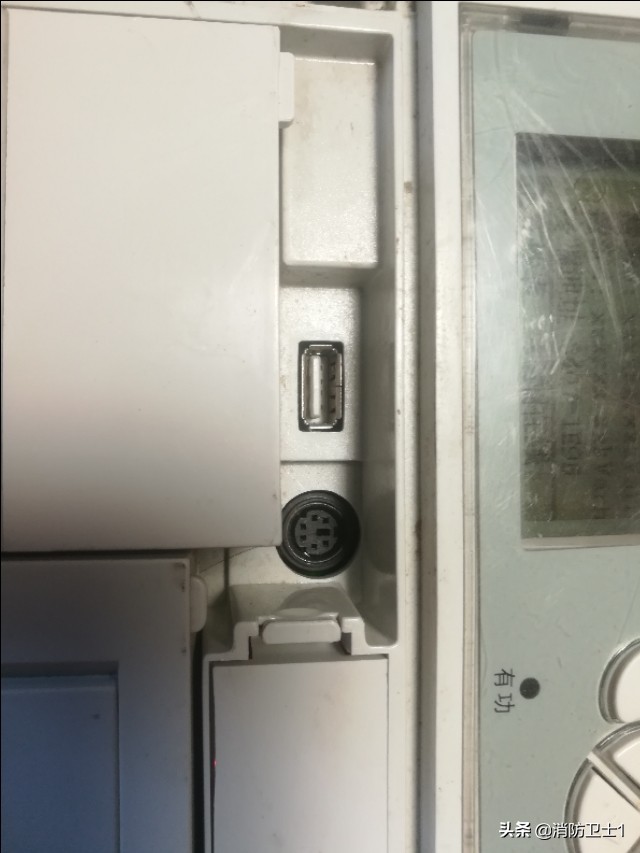

這是集中器調試端口，旁邊那一個不知有什么作用，歡迎大神們在評論區留言，旁邊的U盤插口可以用U盤備份數據也可以用U盤升級內部系統。
集中器系統介紹

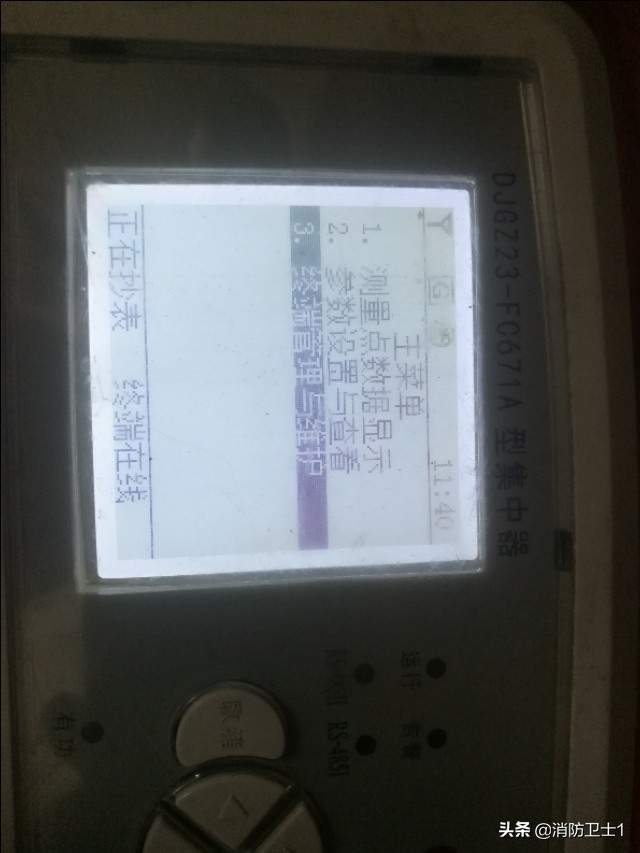

集中器內部系統選向，集中器型號不一樣系統可能也會(huì )不一樣，先進入第一個功能

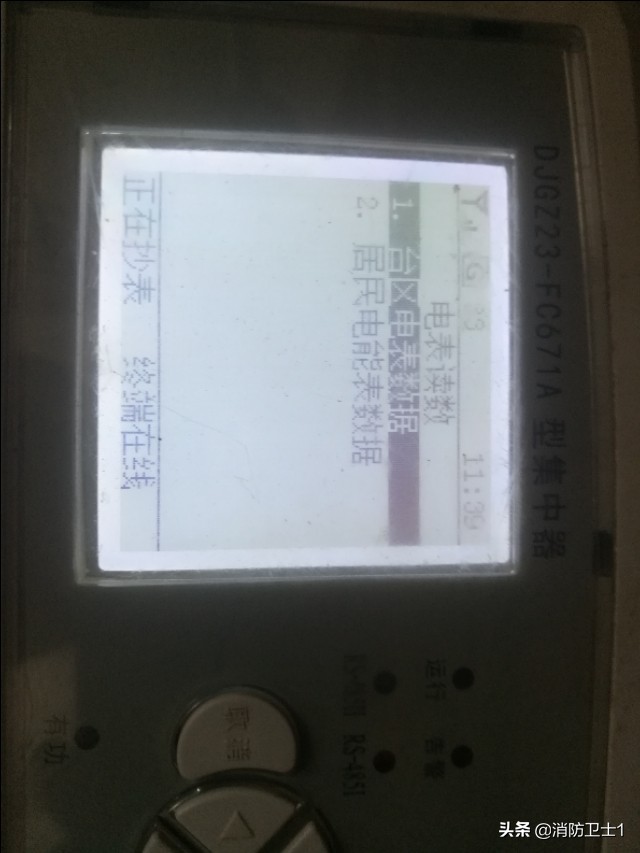

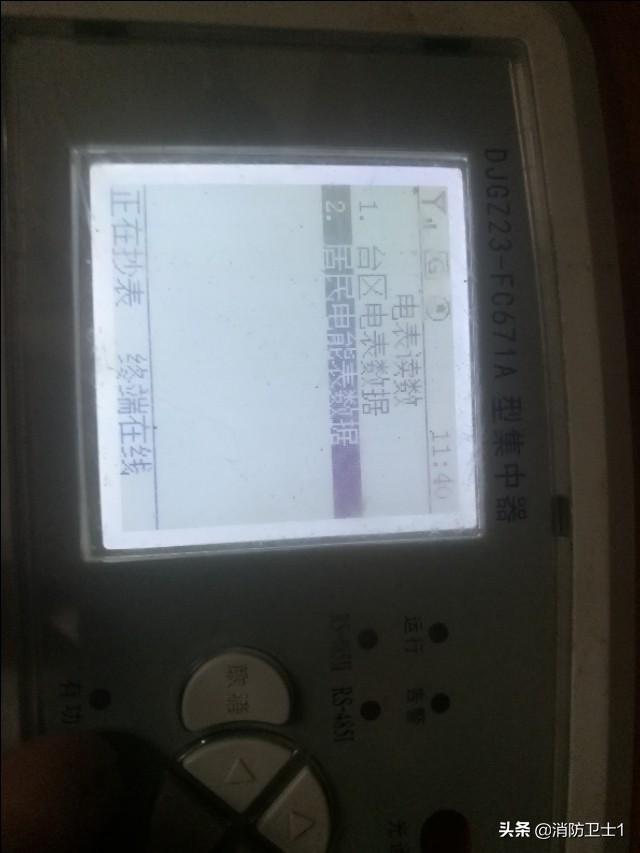

確定，進入后系統顯示臺區和居民電表數據，進入臺區

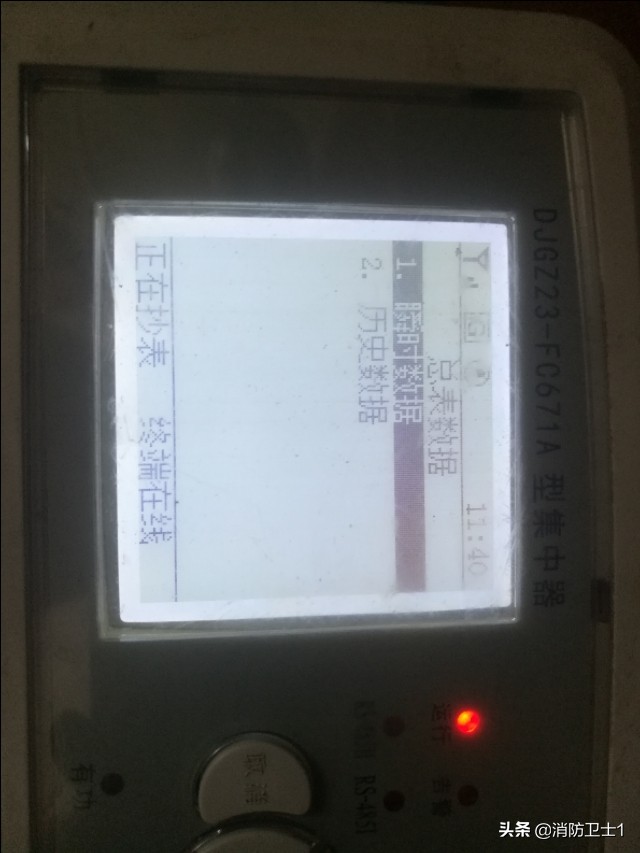

顯示總表數據，總表是現場安裝在集中器旁邊的三相四線電表稱為總表。
居民電表，也就是我們用戶電表數據
進入后顯示用戶電量信息。

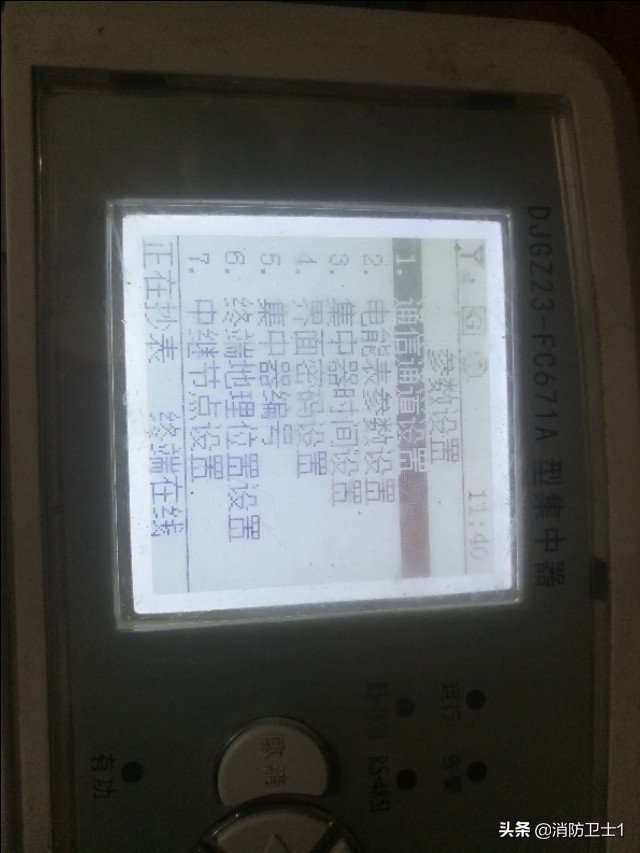

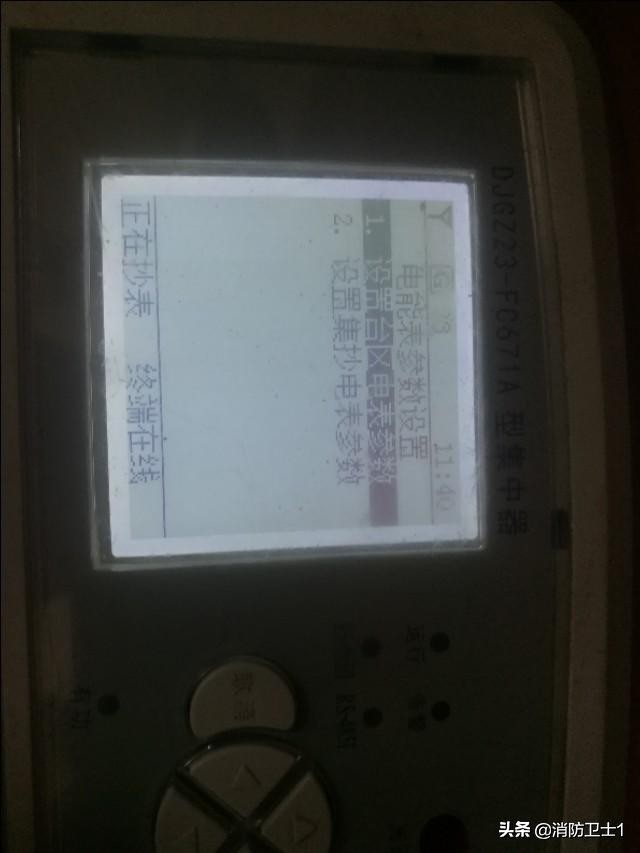

進入系統的參數設置， 顯示如上圖，
可以設置用戶電表數據，參數設置等
用戶電表數據不可以隨意更改，也就是電表檔案。
只有錄入電表檔案才可以正常使用，抄表。

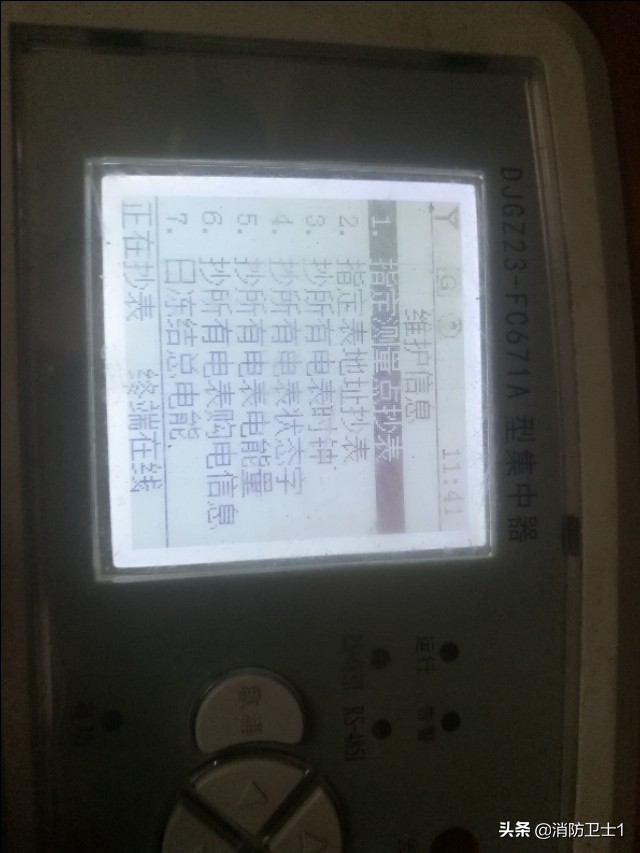

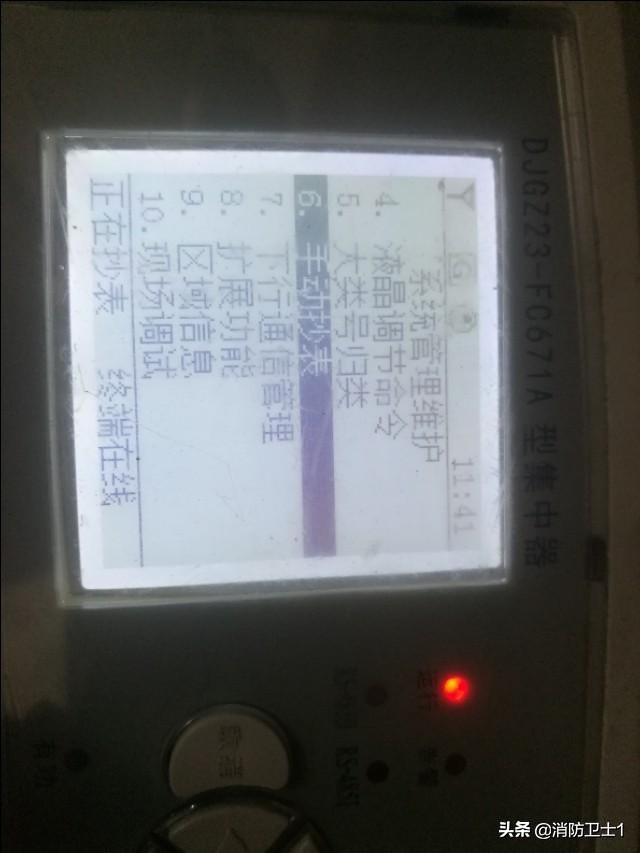

進入系統管理功能，如下圖：
對集中器的數據修改，和設置等，也可以手動抄表

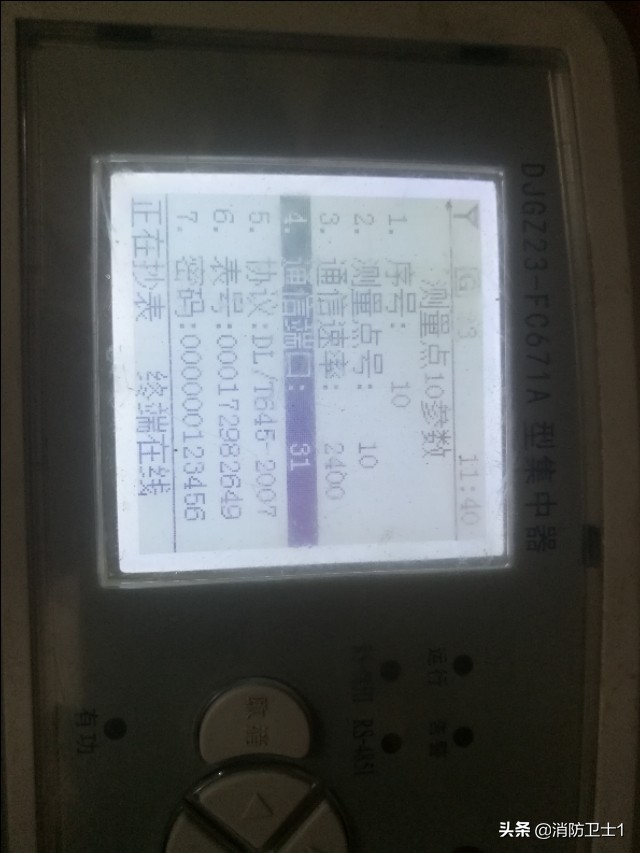

選擇手動抄表功能，需要輸入電表的測量點號，在電表檔案中已設置完成。

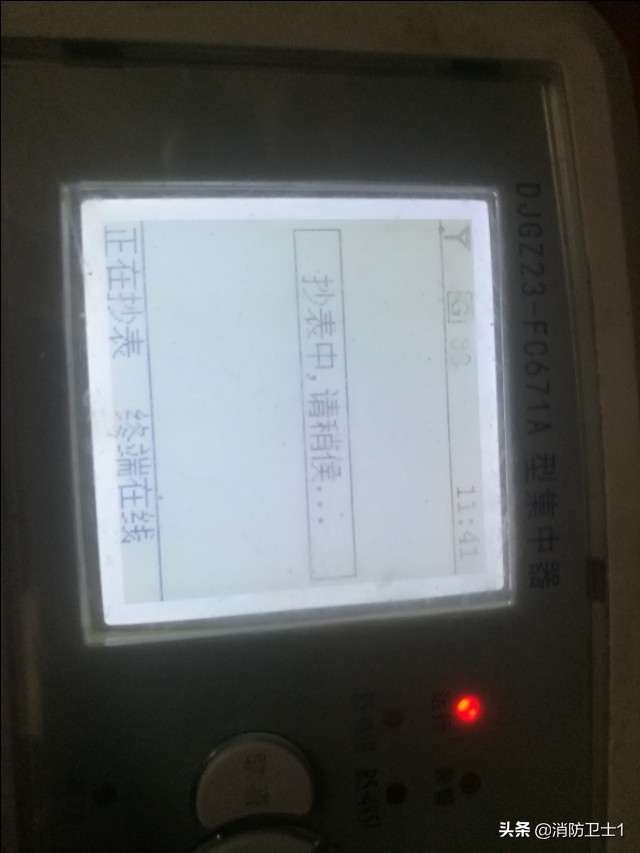

例如：此塊電表的測量點號10，在集中器里輸入完成后，集中器要開始抄表。

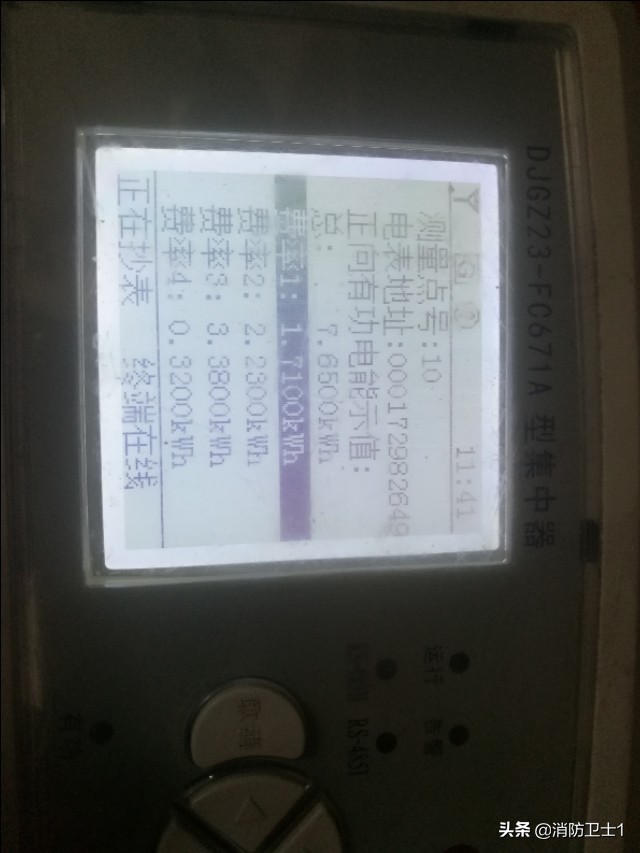

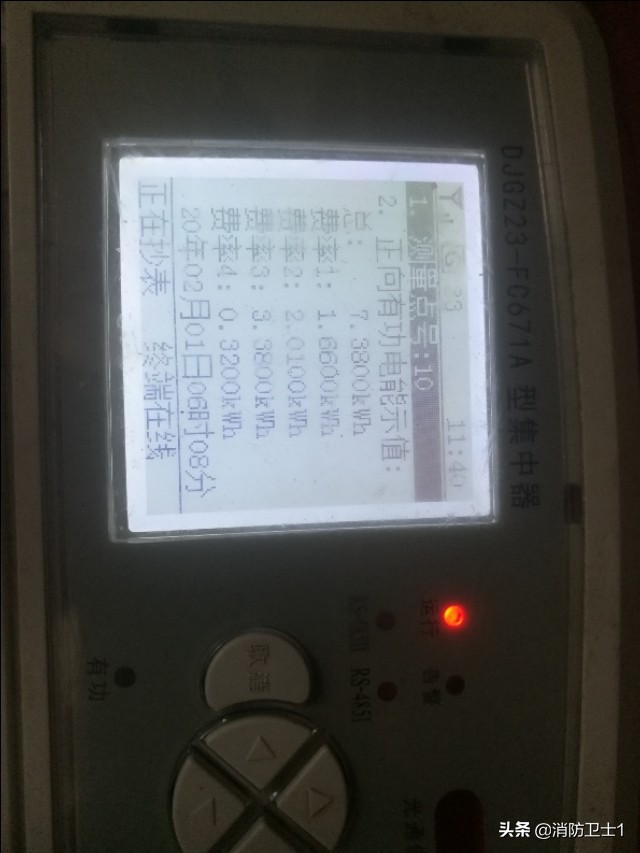

稍等幾秒鐘后，集中器顯示電表電量：
如上圖，正常都是用系統抄表，調試的時候會(huì )用手動抄表。
這是集中器系統內的調試功能，如果是在供電局工作的朋友，都對集中器功能特別了解。
集中器接線

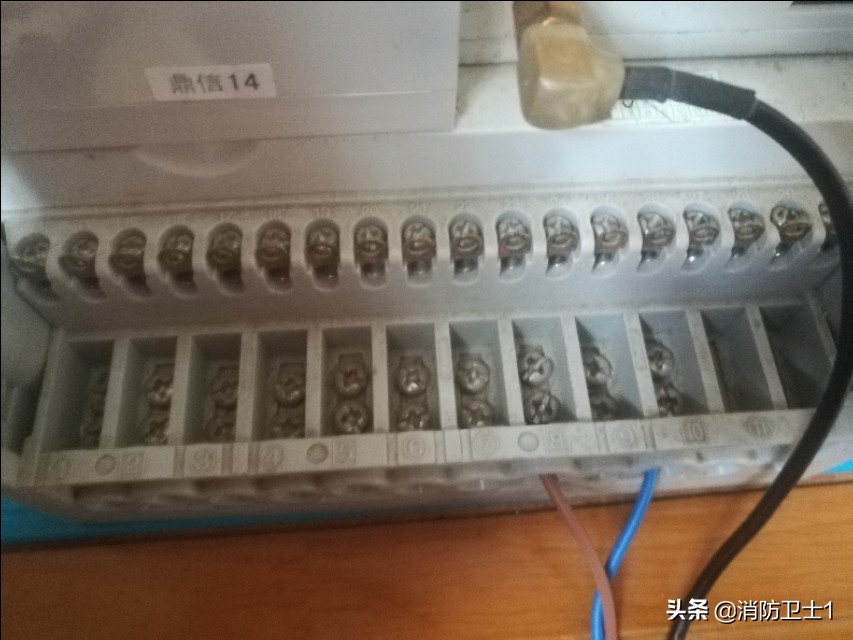

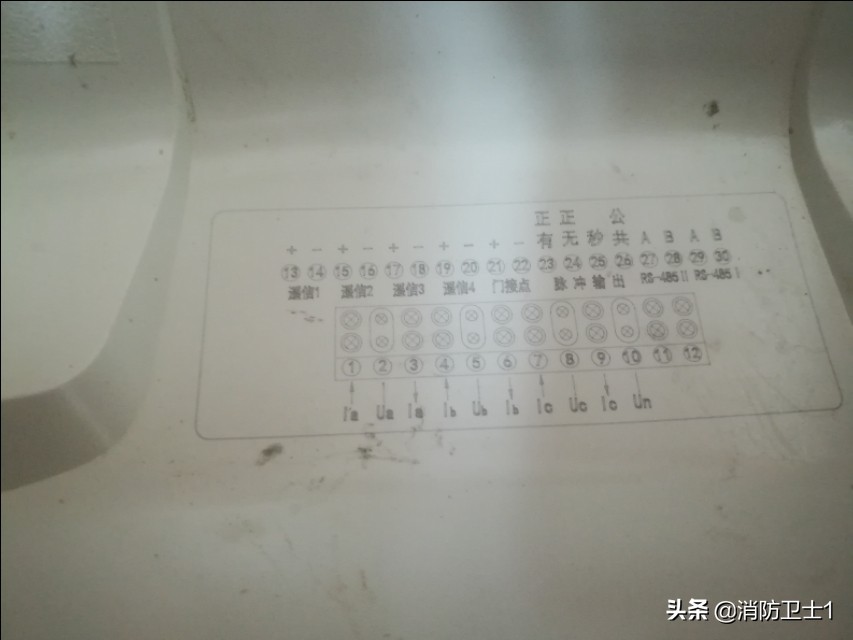

打開集中器下面的接線盒，集中器采用三相四線供電，但是調試的時候可以使用單項220伏不影響使用，但是現場使用時必須采用三相四線，上面的黑線是集中器的天線，每個器都有兩對的485通訊端口，連總表的485通訊口，集中器的接線圖
印刷在集中器接線盒蓋子上，感謝大家的閱讀，如有不足，歡迎在評論區留言，共同交流學習!
