三相電表用來測量三相交流電路中輸出的電能。由于測量電路的接線方法不同，三相電表分為三相三線制和相互作用，使鋁板處于磁場中。獲得的速度與負載的有功功率成正比，從而達到測量電能的目的。三相四線制。三相四線電表可以測量三相四線對稱或非對稱負載的有功功率;三相三線電表只能測量三相三線對稱或非對稱負載的有功功率。
三相三線電表的工作原理與單相電表的工作原理基本相同，三相電表通過電流和電壓分量產生磁場，同時制動轉矩。
三相四線電表工作時，三組電流和電壓分量會產生移動磁場，作用在鋁板上的總扭矩是三組組件產生的扭矩的總和，使鋁板在磁場中的速度與負載的有功功率成正比，從而達到測量目的電能。

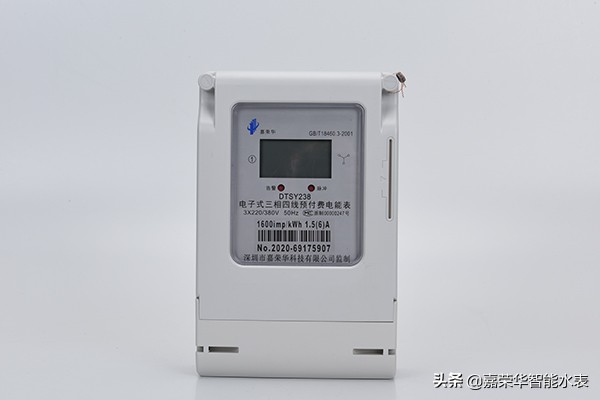

三相電子式電能表的安裝必須符合安裝標準。通常，三相電子儀表是由專業電工安裝的。打電話給電力公司通常是由電力公司的人員安裝的，但是我們?cè)诎惭b過程中，我們還必須了解三相電子電表的一些安裝標準，以便我們可以更好地控制一些安裝細節。三相電子式電能表安裝注意事項：
1.安裝儀表時，接線順序必須正確，因?yàn)橐坏┙泳€順序錯誤，電路會短路斷開;
2.通常，三相電表將帶有電壓互感器和電流互感器，并且電表箱的容量必須足以保證測量的準確性;
3.并聯電壓環路和串聯電流環路;
4.如果有兩個變壓器，則必須按順序接線電壓和電流，并且電壓通常連接到與電流相關的電源側;
5、電壓互感器不能出現短路的情況。
本文由網上采集發布，不代表我們立場，轉載聯系作者并注明出處：http://www.yangzhimiao66.com/hangyebk/202111/25622.html
